АСН предназначены для дистанционного управления процессом автоматического налива автоцистерн светлыми нефтепродуктами на авто наливных станциях нефтебаз по заданной дозе и учёта отпускаемых нефтепродуктов по объёму, массе, температуре и плотности с сохранением и передачей данных для верхнего уровня автоматизации (КПУ).
АСН изготовлены в климатическом исполнении У, категории размещения I по ГОСТ 15150-69 для работы при температуре окружающего воздуха от -40 до +50 ℃ и относительной влажности от 30 до 100% при температуре 25 ℃ и атмосферном давлении от 84 до 106,7 кПа.
АСН могут эксплуатироваться во взрывоопасной зоне класса «2» по ГОСТ Р51330.9-99 в которой маловероятно присутствие взрывоопасной газовой смеси в нормальных условиях эксплуатации, а если она возникает, то редко и существует непродолжительное время.
Составные части АСН и их электрооборудование выполнены во взрывозащищённом исполнении и соответствуют условиям эксплуатации в части требований взрывозащиты.
АСН, в зависимости от модели, могут выдавать один вид топлива со скоростью от 45 до 100 м3/час. Работой АСН управляет программируемый контроллер ПР-200 (далее контроллер). Информация в процессе налива отображается на индикаторе.

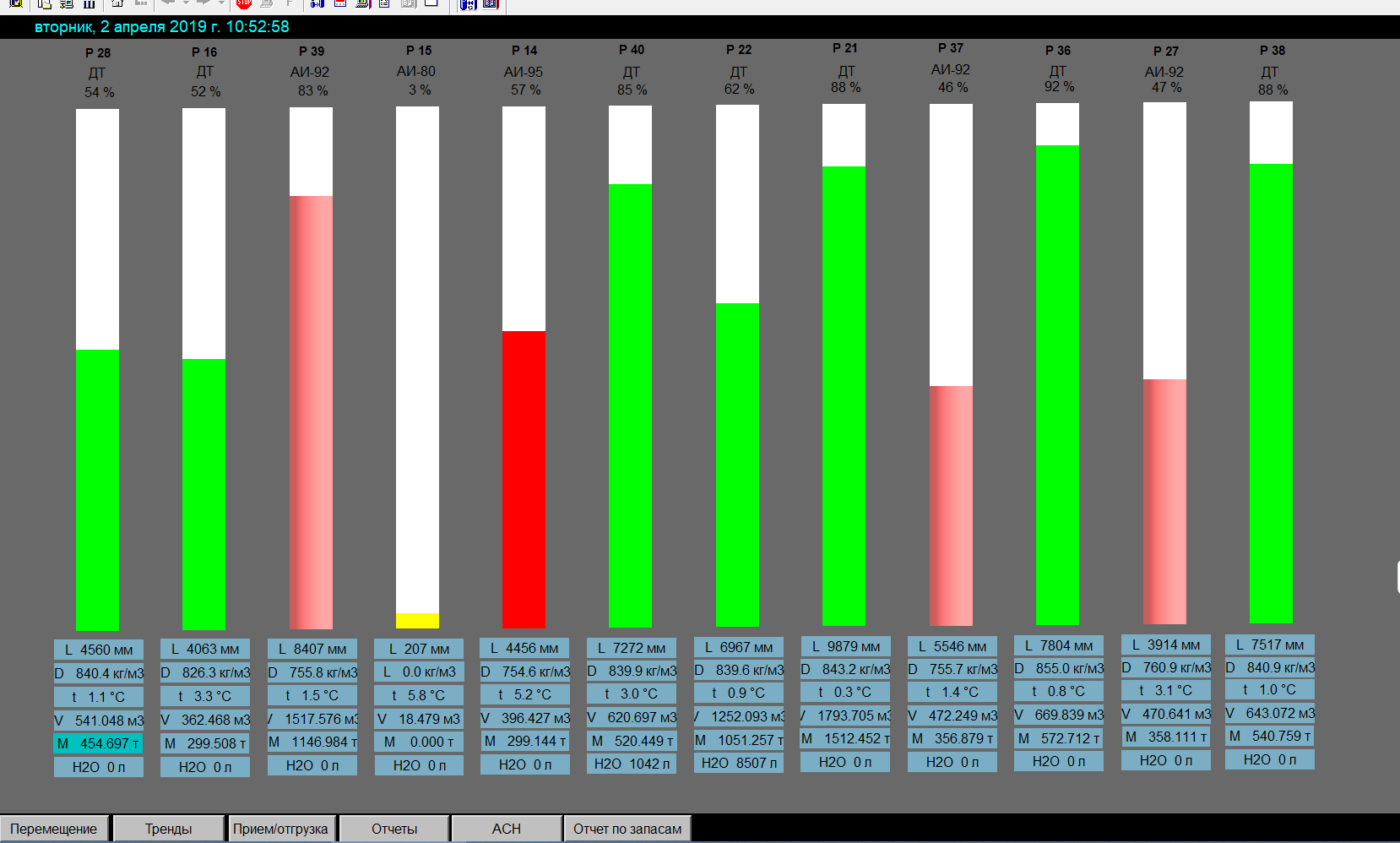

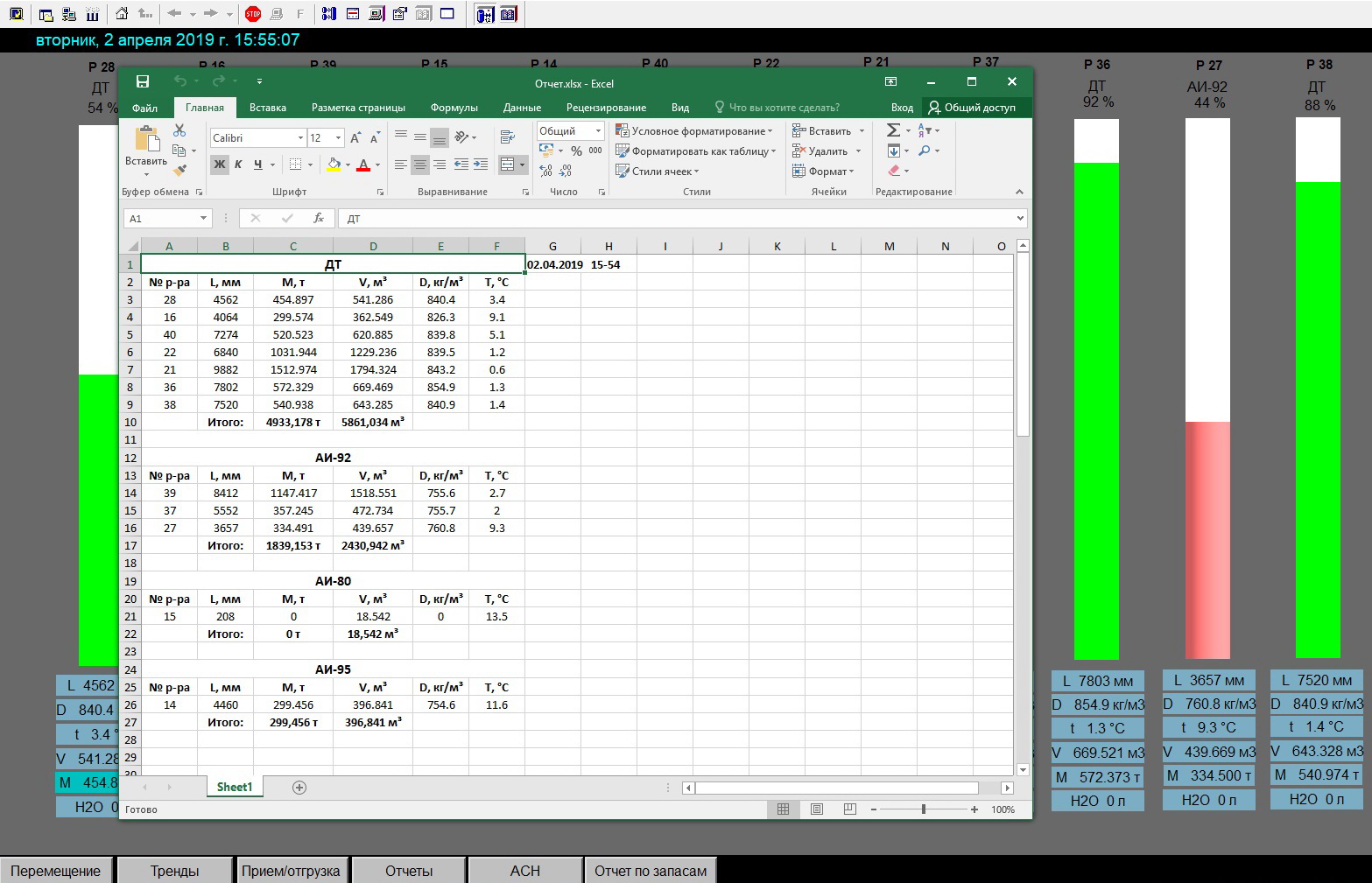

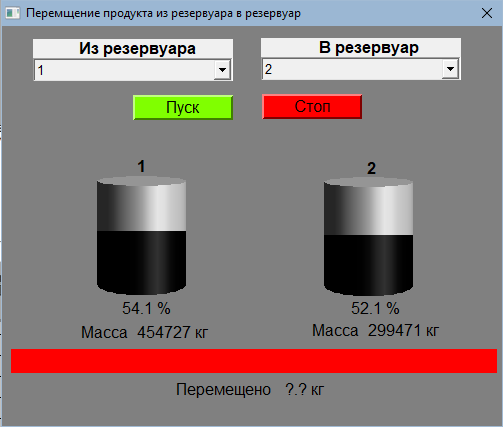

Контроллер имеет информационную связь с рабочим местом оператора налива через интерфейс RS-485 по протоколу MODBUS RTU, оснащённым программным обеспечением, обеспечивающим контроль, управление и учёт налива нефтепродуктов с возможностью передачи данных в верхний уровень автоматизации.
Технические характеристики
№ |
Основные параметры |
Климатическое исполнение установки У2 |
1 |
Диаметр условного прохода стояка наливного, мм |
100 |
2 |
Номинальный расход м3/час |
55 |
3 |
Температура окружающей среды при эксплуатации, 0С |
от - 40 |
до + 50 |
4 |
Класс точности системы |
0,25 |
5 |
Предел основной допускаемой относительной погрешности комплексов, % |
по объёму ± 0,25 |
по массе ± 0,25 |
6 |
Вязкость измеряемой жидкости, мм2/с (сСт) |
от 0,55 до 6,0 |
7 |
Единица измерения для отпуска нефтепродукта |
в литрах |
8 |
Дискретность задания дозы на ПС в объёмных единицах, л |
1 |
9 |
Верхний предел показаний одной дозы, л |
64999 |
10 |
Напряжение питания электрических узлов, В: |
24±5% клапана СЕНС, (220)±10% УУМ ВО, 24±10% Эмис-Масс 260 |
11 |
Установленная мощность насоса, кВт |
11 |
12 |
Напряжение питания насосного блока, в |
380 |
13 |
Частота тока, Гц |
50±1 |
14 |
Габаритные размеры, мм |
Рисунки А.1, А.1а, |
15 |
Масса, кг., не более |
850 |
Комплектность
* - Комплектация может незначительно отличатся в зависимости от поставки и задач.
№ |
Наименование и тип составных частей изделия |
1 |
Основание (с монтируемыми узлами) |
2 |
Счётчик-расходомер массовый Эмис-Масс 260 |
3 |
Пост управления |
4 |
Электронасос |
5 |
Фильтр грубой очистки |
6 |
Клапан взрывозащищённый СЕНС-ПР |
7 |
Стояк наливной АСН-100С |
8 |
Датчик предельного уровня |
9 |
Фильтр газоотделитель |
10 |
Преобразователь частоты вращения ПЧВ205-18К-В |
11 |
Устройство заземления автоцистерн – УЗА-М-24В-С |
12 |
Программируемый контроллер ПР200 |
13 |
ПО MasterSCADA |
14 |
Устройство управления модульное УУМ ВО |
Техническая документация |
1 |
Автоматические системы налива АСН-100NT Паспорт |
2 |
Автоматические системы налива АСН-100NT Руководство по эксплуатации. |
3 |
Автоматические системы налива АСН-100NT Методика поверки |
4 |
Автоматические системы налива АСН-100NT Руководство оператора. |
5 |
Стояк наливной АСН-100С. Руководство по эксплуатации. |
6 |
Стояк наливной АСН-100С. Паспорт |
7 |
Счётчик-расходомер массовый Эмис-Масс 260 Руководство по эксплуатации. |
8 |
Счётчик-расходомер массовый Эмис-Масс 260 Паспорт. |
9 |
Счётчик-расходомер массовый Эмис-Масс 260 Методика поверки. |
10 |
Устройство заземления автоцистерн – УЗА-М-24В-С. Руководство по эксплуатации. |
11 |
Клапан взрывозащищённый СЕНС-ПР РЭ и Паспорт. |
12 |
Программируемый контроллер ПР200. Руководство по эксплуатации. Паспорт |
13 |
Пост управления ПВК-25ХЛ1 Паспорт |
14 |
Пост управления ПВК-25ХЛ1 Руководство по эксплуатации |
15 |
Электронасос КМ100-80-170Е Паспорт |
16 |
Электронасос КМ100-80-170Е Руководство по эксплуатации |
17 |
Электронасос 1АСВН-80А Паспорт |
18 |
Электронасос 1АСВН-80А Руководство по эксплуатации |
19 |
Электронасос АСЦЛ 20/24 Паспорт |
20 |
Электронасос АСЦЛ 20/24 Руководство по эксплуатации |
21 |
Электронасос Ш80-2,5-37,5/2,5Б Паспорт |
22 |
Электронасос Ш80-2,5-37,5/2,5Б Руководство по эксплуатации |
23 |
Преобразователь частоты вращения ПЧВ205-18К-В Паспорт |
24 |
Преобразователь частоты вращения ПЧВ205-18К-В Руководство |
Срок службы
Установленный срок службы системы не менее 10 лет.
Гарантии изготовителя
Изготовитель гарантирует соответствие комплексов измерительных АСН-100NT требованиям государственных стандартов, действующей технической документации при соблюдении потребителем условий эксплуатации.
Гарантийный срок эксплуатации 12 месяцев со дня ввода изделия в эксплуатацию, но не более 18 месяцев со дня отгрузки предприятием-изготовителем.
