Газгольдеры

ТОО «NT Munai Engeneering» на собственных производственных площадях и оборудовании изготавливает:

  • Резервуары горизонтальные для хранения сжиженного газа (СУГ) от 2,5 до  200 м3
  • По техническим условиям ТУ 7311-00-50839251-01-2017.
  • Производит доставку, монтаж и комплектацию запорной арматурой и оборудованием по желанию заказчика.

Разрешение на применение оборудования KZ85VEH00002937
Резервуары хранения СУГ в надземном и подземном исполнении

Наименование параметра

Значение

Назначение резервуара

Для хранения СУГ

Группа резервуара

1

Основной материал

09Г2С по ГОСТ 19281

Объем, м3 (номинальный)

2,5 - 200

Заполнение сосуда, не более %

85

Рабочее давление, Мпа (кгс/см2)

1,6 (16)

Расчетное давление, Мпа (кгс/см2)

2,4 (24)

Давление гидравлического испытания, Мпа (кгс/см2)

2,0 (20)

Давление пневматического испытания, Мпа (кгс/см2)

0,5 (5)

Допустимая температура стенки резервуара, °С

От -50 до +50

Допустимая рабочая температура, °С

От -45 до +45

Характеристика следы

сжиженные углеводородные газы

Класс опасности среды по ГОСТ 12.1.007-76

2

Взрывоопасность по ГОСТ 12.1.011-78

Lia – Т3

Пожароопасность по ГОСТ 12.1.004-91

Да

Прибавка для компенсации коррозии (эрозии), мм

1,2

Скорость коррозии не более, мм/год

0,05

Сейсмичность площадки установки, балл

7

Расчетный срок службы, лет

24

Число циклов нагружения, не более

1000

Нормативная база по проектированию, изготовлению и эксплуатации подземных газгольдеров
Проектирование, изготовление и эксплуатация подземных резервуаров для сжиженного газа на Заводе регулируются требованиями государственных стандартов:

  • ГОСТ Р 52630-2012 "Сосуды и аппараты стальные сварные. Общие технические условия (с Изменением № 1)"
  • Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением
  • ФНиП "Правила безопасности для объектов, использующих сжиженные углеводородные газы" (Приказ № 558 от 21 ноября 2013 года)
  • ГОСТ Р 54982-2012 "Системы газораспределительные. Объекты сжиженных углеводородных газов. Общие требования к эксплуатации. Эксплуатационная документация"

Кроме того, отдельные конструктивные элементы также регламентируются нормами и правилами РФ:

  • ОСТ 26-2091-93 "Опоры горизонтальных сосудов и аппаратов. Конструкция"
  • ГОСТ 6533-78 "Днища эллиптические отбортованные стальные для сосудов, аппаратов и котлов. Основные размеры"
  • ГОСТ 9.602-2005 ЕСЗКС "Сооружения подземные. Общие требования к защите от коррозии"

Для того, чтобы емкости обеспечивали безопасную эксплуатацию, наши специалисты соблюдают вышеперечисленные нормы. Гарантом качества выпускаемой нами продукции являются также Сертификаты соответствия.

Технические характеристики подземных емкостей

  • рабочее давление - 1,6 МПа
  • температура эксплуатации - от -40ºС до +45ºС
  • выпускаемые объемы подземных газгольдеров - от 2,5 м3 до 100 м3

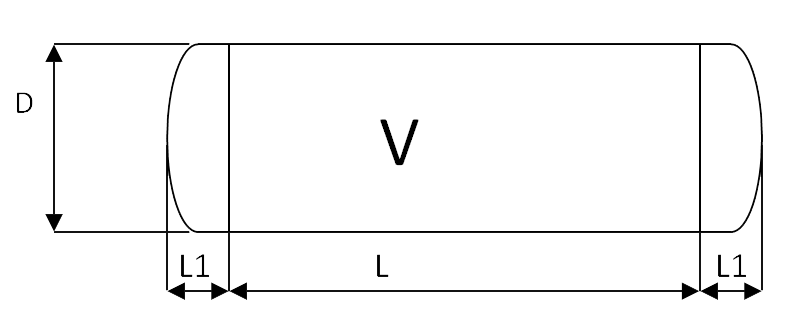

V (м3)

D, мм

L, мм

L1, мм

2,5

1400

1500

400

5

1400

3000

400

8

1400

4900

400

10

1600

4600

500

12

1600

5500

500

16

1600

7600

500

20

1600

9500

500

25

2000

7400

600

30

2000

9000

600

50

3000

6 300

900

60

3000

7 600

900

80

3000

10 500

900

100

3000

13 400

900

160

3600

15 000

950

200

3600

18 900

950

Газгольдеры. Изготовление в Казахстане.

Газгольдеры различного типа в Казахстане (г. Астана).
Изготовление | Монтаж | По чертежам заказчика.

По всем вопросам вы можете связаться с нами по телефонам: + 7 (7172) 48 25 20 или + 7 707 851 63 93,
а так же можете написать нам письмо на info@ntme.kz или воспользоваться формой обратной связи.
Мы обязательно ответим на все Ваши вопросы.
