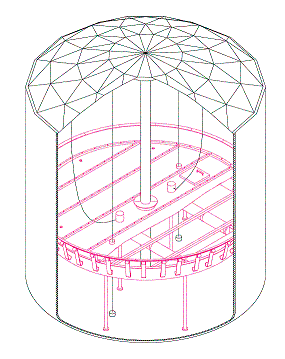

Алюминиевые понтоны для РВС

Эффективность применения понтонов.

Процессы  наполнения и хранения нефтепродуктов в резервуарах, сопровождаются выбросами углеводородов в атмосферу. Такие выбросы влекут за собой экономические и экологические убытки, так как приводят к загрязнению окружающей среды, потерям самого продукта и создают пожаро- взрывоопасную ситуацию в районах нефтебаз.

В результате использования понтонов на нефтебазах решаются вопросы об улучшении экологической обстановки  в зонах их расположения.

Использование понтона позволяет значительно экономить денежные средства, вследствие сокращения потерь продукта и является одним из наиболее недорогих способов сокращения вредных выбросов в атмосферу.
Каждая единица продукции проектируется и привязывается к резервуару в соответствии с индивидуальными техническими условиями Заказчика и строительными нормами.

Главными достоинствами применения понтонов являются: экономичность и экологичность, т.к.:

  • понтон дает экономию хранимого продукта не менее 20 лет;
  • использование понтона предполагает отсутствие затрат на его ремонт и эксплуатацию;
  • не требуется антикоррозионная обработка;
  • монтаж понтона не требует дополнительных конструкций и механизмов;
  • снижаются выбросы углеводородов в атмосферу до 98-99%.

Применение алюминиевых понтонов  позволяет снизить потери от испарения на 98…99,6% в зависимости от условий (продукт, температура продукта, оборачиваемость резервуара), сохраняя наиболее ценные легкие фракции углеводородов, а также предотвращает окисление продукта, снижает загрязнение окружающей среды и повышает пожаро- взрывобезопасность.

Ниже представлена таблица №1 с данными по фактической экономии от применения алюминиевых понтонов, в зависимости от разных типоразмеров резервуаров хранения нефтепродуктов на примере бензина.

Таблица № 1

Оборачиваемость РВС

1

10

20

30

Диаметр РВС (м)

Объем РВС (м3)

Снижение потерь нефтепродуктов т/год

7,58

300

2,4

10,75

19,14

27,52

8,5

400

2,92

13,33

23,77

34,2

10,43

1 000

4,42

20,19

36,00

51,81

12,36

1 000

6,25

28,35

50,55

72,73

15,18

2 000

9,13

37,57

66,13

94,67

18,98

3 000

14,24

58,9

106,63

148,31

20,92

5 000

17,2

71,06

125,1

179,04

22,79

5 000

20,43

84,46

148,57

212,65

28,5

10 000

32,07

132,61

233,27

333,88

34,2

10 000

46,2

191,02

336,02

480,94

39,9

20 000

60,33

249,43

438,77

628,01

45,6

20 000

65,04

268,90

473,02

677,03

47,4

30 000

88,58

366,25

644,28

922,14

47,6

30 000

116,93

483,47

850,48

1217,27

60,7

50 000

145,27

600,68

1 056,67

1 512,39

Экономическая эффективность резервуаров с понтонами возрастает с увеличением оборачиваемости нефтепродуктов. Оборачиваемость зависит от назначения резервуара (приемка, хранение или отпуск нефтепродуктов и т.д.)

Отличительные особенности понтона:

1. Использование в понтоне жесткого механического затвора, позволяющего обеспечивать:

  • постоянное усилие прижатия от 4 до 12 кг на погонный метр обтюрирующего пояса к стенкам резервуара в температурном диапазоне от -40 oС до + 250 oС (при пропаривании РВС) и диапазоне отклонения стенки РВС от вертикали ± 70 мм
  • постоянное расположение пояса обтюрации над уровнем зеркала продукта на расстоянии 200 – 250 мм, для снижения испарения продукта со стенок резервуара за счет капиллярного эффекта при наличии на стенке слоя рыхлой ржавчины
  • предотвращение смещения понтона к одной из стенок, за счет увеличения усилия плоских пружин

2. Использование для обтюрирующих пластин и фартука – лакоткани, эмульгированной фторопластом-4. Уникальные свойства фторопласта обеспечивают удовлетворительную работу уплотнения практически в любых продуктах, стойкость при пропаривании до 250 oC, износостойкость, совместимость с продуктом и отличные пожаро-взрывобезопасные условия эксплуатации.

3. Транспортировка, монтаж и эксплуатация понтона производятся при остаточном давлении в поплавках 0,3 кг/см2, что позволяет гарантированно сдавать в эксплуатацию понтон с запасом плавучести в соответствии с паспортом-формуляром не менее 115%. Измерение остаточного давления в поплавках после монтажа понтона в РВС обеспечивает проверку герметичности поплавка и контроль запаса плавучести понтона.

4. Гарантийный срок эксплуатации понтона - 5 лет. Расчетный срок службы не менее 20 лет. Конструкция понтона обеспечивает ремонтопригодность и позволяет замену любых составных частей, поставляемых заводом-изготовителем. Срок службы затвора оценивается на весь срок службы понтона без замены.

5. Понтон состоит из деталей и сборочных единиц, размеры которых позволяют внести всю конструкцию через существующие в резервуарах люки обслуживания в нижнем поясе резервуара. Вся конструкция понтона сборно-разборная при помощи болтовых соединений, что исключает сварочные работы.

6. В комплект поставки понтона входят: жесткий механический затвор, тоннели обводные с уплотнением, опорные стойки, изготовленные из алюминиевых труб,  противовакуумные клапана, люк перехода, вентиляционные патрубки,  противоповоротное устройство, дренажные устройства, устройство заземления.

Изготовление алюминиевых понтонов для РВС в Казахстане (г. Астана).

По всем вопросам вы можете связаться с нами по телефонам: + 7 (7172) 48 25 20 или + 7 707 851 63 93,
а так же можете написать нам письмо на info@ntme.kz или воспользоваться формой обратной связи.
Мы обязательно ответим на все Ваши вопросы.
