Системы измерительные ИГЛА

Система измерительная ИГЛА

Решения системы измерительной ИГЛА™ - это емкостные модульные уровнемеры и погружные электронные плотномеры, позволяющие вести измерения уровня, плотности, объема и массы нефтепродуктов на любых резервуарах или баках техники.

Компоненты системы измерительной ИГЛА позволяют собрать комплексы измерения уровня, плотности, объема и массы нефтепродуктов любой сложности, от контейнерных АЗС до больших нефтебаз с резервуарным парком в десятки РВС.

Технологии охватывают широкий диапазон использования емкостных уровнемеров от простых АЗС до измерения массы нефтепродуктов на топливных баках тепловозов и топливозаправщиках.

Системы измерительные ИГЛА предназначены для измерения и контроля:

  • уровня нефтепродуктов;
  • уровня подтоварной воды;
  • температуры;
  • плотности;
  • объема и массы светлых нефтепродуктов, и контроля расслоения топлива;
  • сильного загрязнения резервуаров (контроль ржавчины);
  • предельных уровней топлива и подтоварной воды;
  • утечки нефтепродуктов.
Система измерительная ИГЛА

Область применения СИ ИГЛА

  • РВС, стационарные парки нефтебаз
    Оснащаются датчиками уровня ДУ-Б с высотой измерения уровня нефтепродуктов до 20 м.
  • РГС, стационарные и контейнерные АЗС
    Используются датчики уровня ДУ-А с высотой измерения уровня нефтепродуктов до 4 м.
  • Бензовозы и заправщики
    Оснащаются датчиками уровня ДУ-М с высотой измерения уровня до 3 м.
  • Суда, танкеры и заправочные станции
    Применяются уровнемры ДУ-Б с высотой измерения уровня до 6 м или уровнемеры ДУ-М с высотой до 3 м.
  • Маневровые и магистральные тепловозы
    Оснащаются уровнемерами ДУ-М с высотой измерения уровня до 1.5 м.
  • Баки автомобильной, трак- торной и др. техники
    Применяются уровнемеры ДУ-М с высотой измерения уровня до 2.5 м.

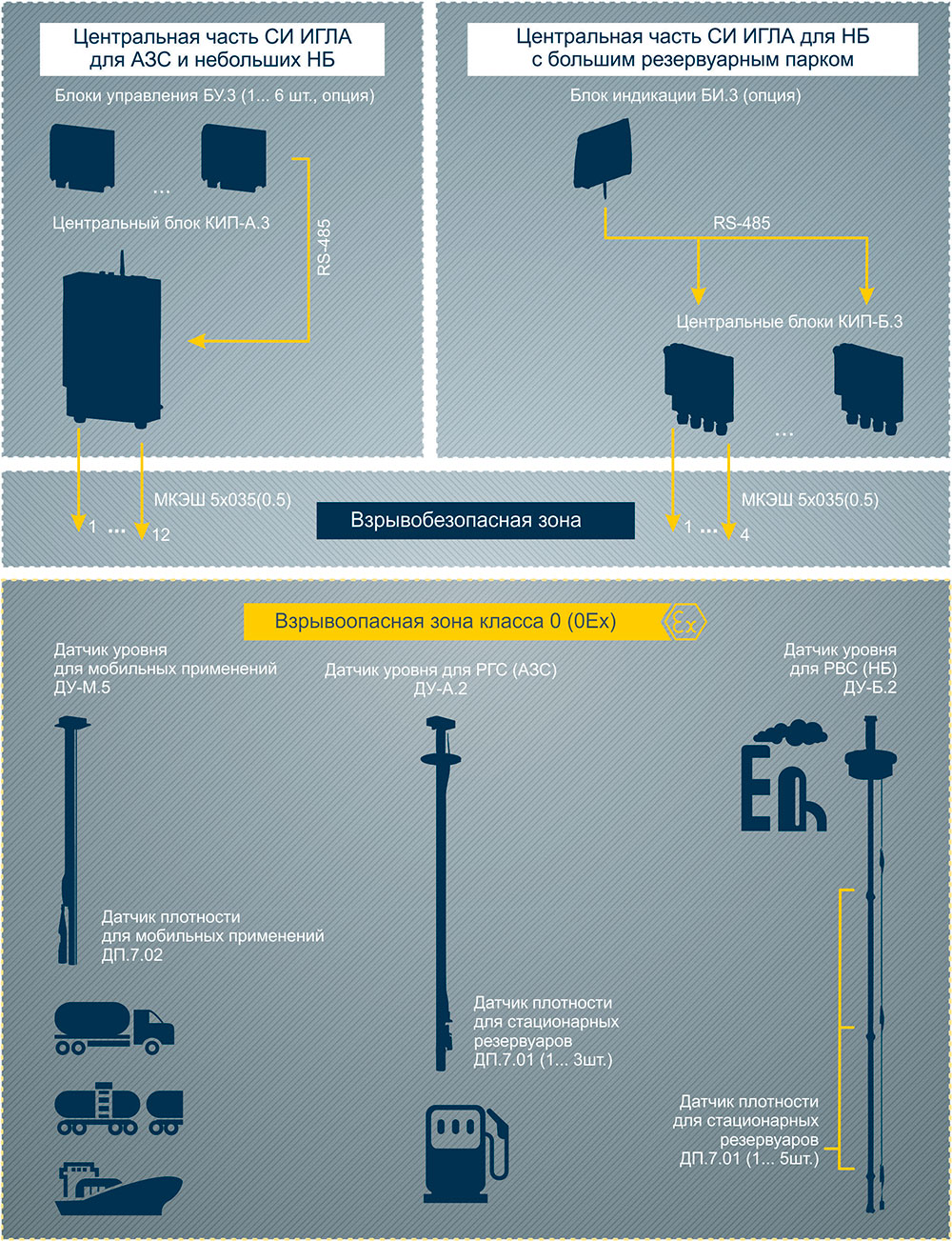

СТРУКТУРА СИ ИГЛА

Структура СИ ИГЛА

Комплексы СИ ИГЛА состоят из:

  • аппаратуры центральной части;
  • датчиков уровня, плотности и температуры;
  • вспомогательных приборов, таких как блоки управления БУ.3 и блоки питания БП.3

Состав центральной части

Центральная часть может быть построена на блоках КИП-А.3, КИП-Б.3, КИП-Б.4 или быть смешанной, т.е. в ее состав могут одновременно входить как КИП-А, так и КИП-Б.

  • Центральные блоки КИП-А.3 поддерживают подключение до 12 датчиков различной конструкции. Блоки используются для АЗС и компактных НБ, для которых расстояние от резервуаров до операторной не более 200-300 м. Блоки КИП-А имеют встроенный модуль индикации и клавиатуры. Дополнительно в состав центральной части, построенной на КИП-А.3 могут входить блоки управления БУ.3, для блокировки насосов или закрытия задвижек.
  • Центральные блоки КИП-Б.3 могут подключить до 4-х датчиков уровня и используются на нефтебазах, имеющих большие распределенные по территории резервуарные парки. Такие блоки устанавливаются на территории резервуарного парка НБ для сокращения длины прокладываемых кабелей. Блоки КИП-Б.3 могут использоваться также на мобильных объектах, таких как бензовозы, топливозаправщики и суда различного назначения.
  • Центральные блоки КИП-Б.4 имеют 2 канала для подключения двух уровнемеров. Блоки имеют компактную конструкцию и адаптированы к применению на тепловозах и других мобильных объектах, но могут использоваться и на АЗС или НБ.

Состав датчиков СИ ИГЛА

Датчики СИ ИГЛА имеют в своем составе уровнемеры, датчики плотности и датчики температуры:

  • ДУ-А.2 - датчик уровня нефтепродуктов для подземных РГС;
  • ДУ-Б.2 - датчик уровня нефтепродуктов для РВС и наземных РГС;
  • ДУ-М.5 - датчик уровня нефтепродуктов для мобильных емкостей (бензовозы, топливозаправщики, тепловозы, карьерная техника и пр.).
  • ДП.7 - датчик плотности;
  • ДТ.2 - датчик температуры (автономный) для трубопроводов;
  • ДТ.3 - датчик температуры (автономный) для тепловозов.

Выбор типа датчика уровня зависит от типа резервуара (емкости) и типа объекта, на котором устанавливается датчик - стационарный или мобильный. К датчикам уровня любого типа подключается необходимое количество датчиков плотности (ДП).

Такие решения позволяют получить оптимальную функциональность системы измерения в сочетании с гибкостью, модульностью и технологичностью обслуживания.

Сертификаты

Свидетельство

о утверждении типа средств измерений

Просмотр

Сертификат

о признании утверждения типа средств измерений

Просмотр

Сертификат соответсвия

"О безопасности оборудования для работы во взрывоопасных средах"

Просмотр

Сайт производителя: www.igla.info
